Glavne prednosti brzih rolo vrata KKSOFT (PVC)

Brzopotezna rolo vrata KKSOFT (PVC) objedinjuju brzo otvaranje, precizno upravljanje i robusnu konstrukciju za često korištene prolaze u proizvodnim pogonima, skladištima i logističkim objektima.

✓ Brzina otvaranja: podesiva od 0,8 do 1,6 m/s.

✓ Servo pogonski sustav Powever.

✓ PLC upravljanje s enkoderom za precizno praćenje položaja vrata.

✓ Mekano pokretanje i zaustavljanje.

✓ Zasebno podešavanje brzine otvaranja i zatvaranja.

✓ Robusna industrijska PVC zavjesa.

✓ Horizontalna aluminijska ojačanja za veću stabilnost zavjese.

✓ Povećana otpornost na vjetar uz odgovarajuća ojačanja; dopušteno opterećenje ovisi o izvedbi i uvjetima ugradnje.

✓ Infracrveni sigurnosni sustav.

✓ Automatsko ponovno otvaranje pri detekciji prepreke tijekom zatvaranja.

✓ Mogućnost aktiviranja induktivnom ili magnetskom petljom.

✓ Mogućnost upravljanja tipkalom, prekidačem ili daljinskim upravljačem.

✓ Automatsko vremenski podešeno zatvaranje.

✓ Pocinčana nosiva konstrukcija.

✓ Elementi od eloksiranog aluminija.

✓ Brtvljenje na bočnim stranama i uz pod.

✓ Ograničavanje prodora prašine i insekata.

✓ Mogućnost zamjene oštećenog segmenta zavjese.

✓ Mogućnost ručnog otvaranja u slučaju nestanka električne energije.

✓ Temperaturno područje pogonskog sustava: približno od −30 °C do +50 °C.

Brzina i upravljanje brzim rolo vratima KKSOFT (PVC)

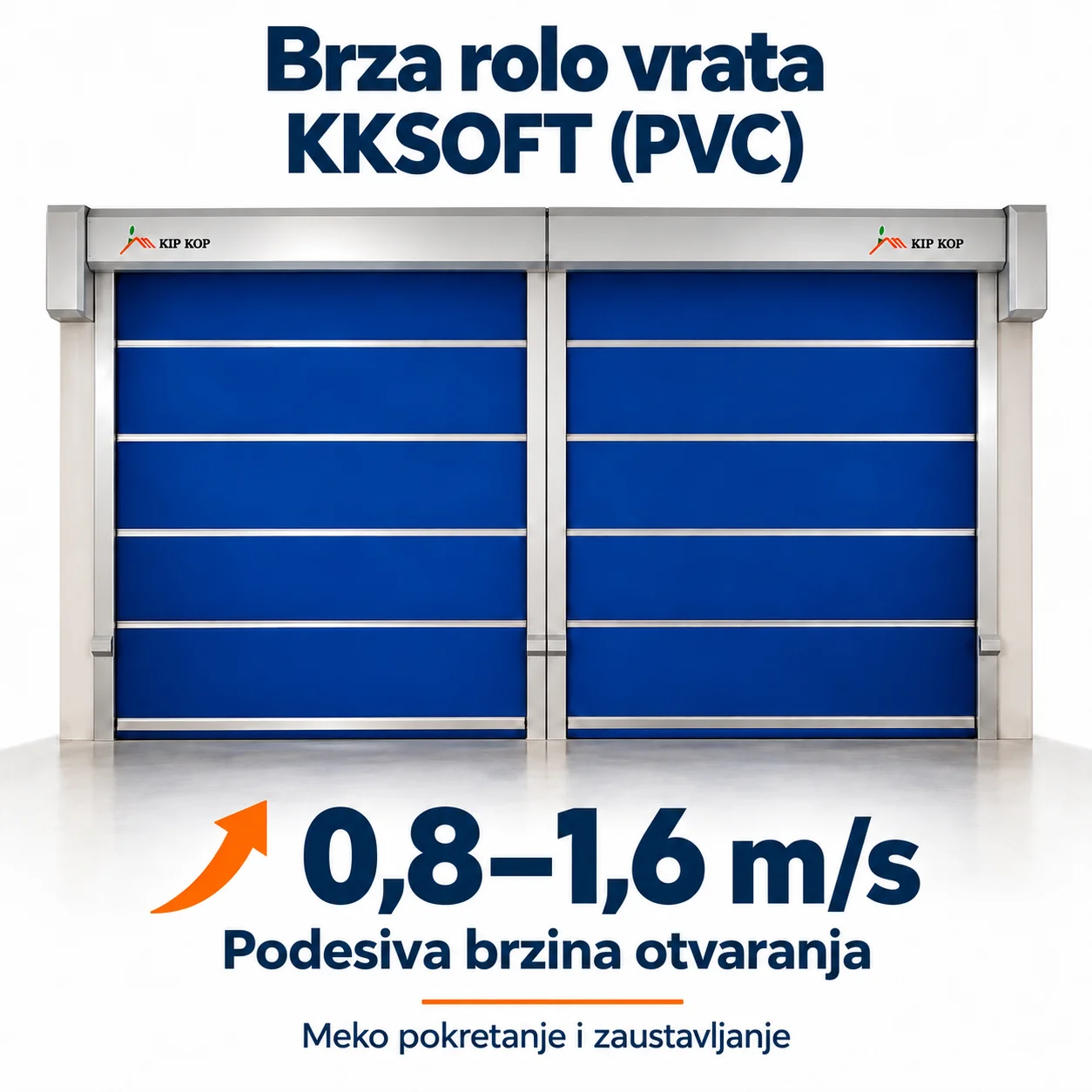

Brza rolo vrata KKSOFT (PVC) omogućuju podešavanje brzine otvaranja od 0,8 do 1,6 m/s. Brzina rada prilagođava se načinu uporabe i prometu kroz otvor, primjerice prolasku zaposlenika, viličara ili drugih transportnih sredstava.

Sustav objedinjuje servo upravljanje Powever, PLC kontroler i enkoder. Enkoder prati položaj vrata i omogućuje precizno podešavanje gornjeg i donjeg krajnjeg položaja. Meko pokretanje i meko zaustavljanje omogućuju ravnomjerno kretanje i smanjuju mehanička opterećenja.

Upravljanje omogućuje:

✓ Podešavanje brzine otvaranja u rasponu od 0,8 do 1,6 m/s.

✓ Zasebno podešavanje brzine zatvaranja.

✓ Podešavanje ubrzavanja i usporavanja.

✓ Precizno podešavanje hoda i krajnjih položaja vrata.

✓ Podešavanje vremena automatskog zatvaranja.

✓ Zatvaranje vanjskom naredbom i prilagodbu rada procesu u objektu.

Kraće vrijeme tijekom kojeg je prolaz otvoren pomaže ograničiti izmjenu zraka između prostorija ili između objekta i vanjskog okoliša te smanjiti toplinske gubitke.

Dimenzije i montaža brzih rolo vrata KKSOFT (PVC)

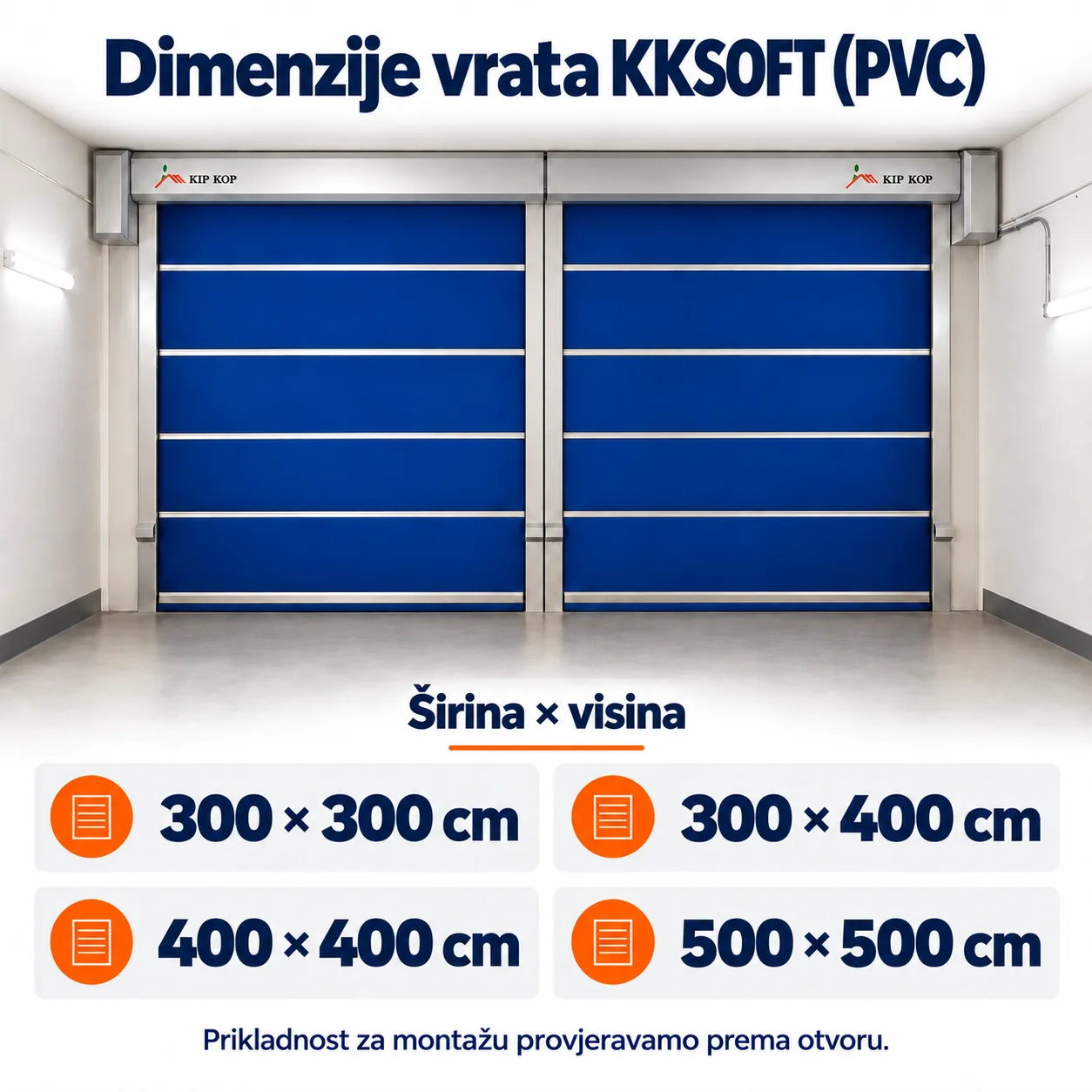

Brza rolo vrata KKSOFT (PVC) dostupna su u sljedećim dimenzijama (širina × visina):

• 300 × 300 cm — 3 × 3 m
• 300 × 400 cm — 3 × 4 m
• 400 × 400 cm — 4 × 4 m
• 500 × 500 cm — 5 × 5 m

Vrata se izrađuju i prema dimenzijama otvora. Navedene dimenzije ne predstavljaju najmanje ni najveće moguće dimenzije; prikladnost drugih dimenzija provjerava se za svaki objekt zasebno.

Prije odabira i montaže provjeravamo:

✓ Širinu i visinu otvora te prostor iznad njega i s bočnih strana.

✓ Uvjete za pričvršćivanje nosive konstrukcije.

✓ Montažu s unutarnje ili vanjske strane.

✓ Učestalost otvaranja i predviđeni broj dnevnih ciklusa.

✓ Vrstu i veličinu transportnih sredstava koja će prolaziti kroz vrata.

✓ Temperaturne uvjete i izloženost vjetru.

✓ Željeni način aktiviranja i potrebe za brtvljenjem.

U KIP KOP-u na temelju dimenzija, fotografija i uvjeta uporabe pripremamo odgovarajuću izvedbu. Potreban prostor za montažu i način pričvršćivanja određuju se prema konkretnim dimenzijama vrata i uvjetima u objektu.

Sigurnost i načini otvaranja brzih rolo vrata KKSOFT (PVC)

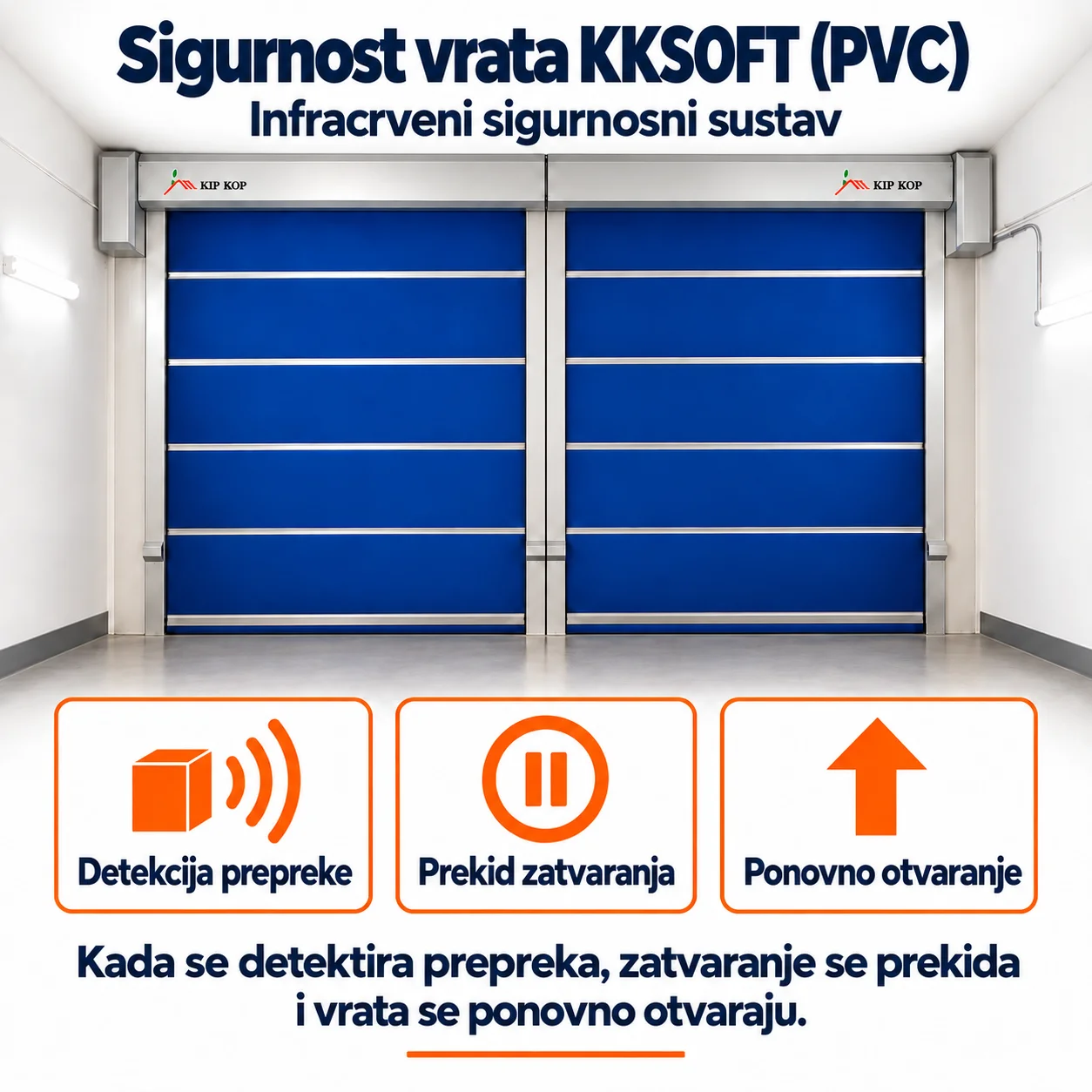

Brza rolo vrata KKSOFT (PVC) opremljena su infracrvenim sigurnosnim senzorima. Ako senzor tijekom zatvaranja otkrije osobu, vozilo ili drugu prepreku, upravljački sustav prekida spuštanje i pokreće ponovno otvaranje vrata. Sigurnosni sustav koristi napajanje od 24 V DC.

Način otvaranja prilagođavamo prometu i radu u objektu:

✓ Induktivna ili magnetska petlja: otkriva dolazak vozila i pokreće automatsko otvaranje; praktično rješenje za promet viličara.

✓ Zidno tipkalo: otvaranje pritiskom na tipkalo pri prolasku.

✓ Ručni prekidač: upravljanje vratima pomoću namjenskog prekidača.

✓ Daljinski upravljač: pokretanje otvaranja na daljinu.

✓ Vanjski kontakt ili signal: otvaranje na naredbu povezanog uređaja.

✓ Povezivanje sa sustavima automatizacije: uključivanje vrata u radni proces objekta.

Pri odabiru načina aktiviranja uzimamo u obzir koriste li prolaz pretežno pješaci, viličari ili druga vozila. Induktivna petlja namijenjena je otkrivanju vozila; zaštitu pri otkrivanju prepreke tijekom zatvaranja osiguravaju sigurnosni senzori.

Materijali brzih rolo vrata KKSOFT (PVC)

Brza rolo vrata KKSOFT (PVC) kombiniraju poliestersku tkaninu s PVC premazom, pocinčani čelik i eloksirani aluminij. Pojedini materijali koriste se ovisno o funkciji pojedinog dijela vrata.

✓ Industrijska poliesterska tkanina s dvoslojnim PVC premazom: fleksibilni zastor koji zatvara otvor i pri otvaranju se namata iznad njega.

✓ Ojačani pocinčani čelik: nosivi okvir koji osigurava mehaničku stabilnost konstrukcije. Pocinčavanje štiti čelik od korozije.

✓ Pocinčani lim: gornji zaštitni pokrov sustava.

✓ Eloksirani aluminij: vodoravna ojačanja u zastoru i drugi aluminijski elementi. Eloksiranje osigurava površinsku zaštitu aluminija.

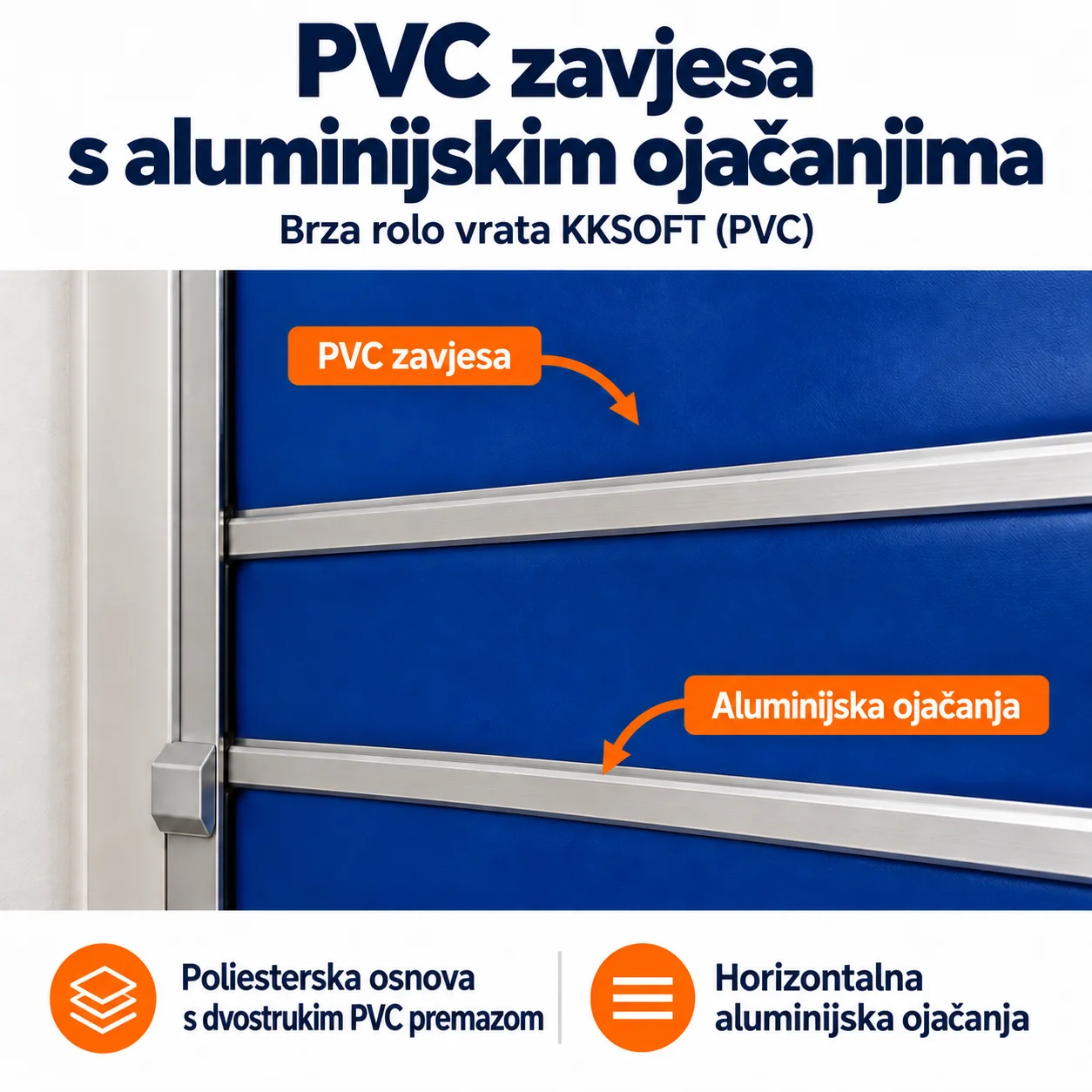

ALUMINIJSKA OJAČANJA ZA VEĆU STABILNOST

U zastor su ugrađena vodoravno raspoređena aluminijska ojačanja koja povećavaju njegovu krutost i stabilnost.

• debljina stijenke najmanje 2,5 mm,
• ukupna debljina profila najmanje 15 mm,
• širina profila najmanje 58 mm.

ROBUSNA POCINČANA ČELIČNA KONSTRUKCIJA

Nosiva konstrukcija brzih rolo vrata KKSOFT izrađena je od ojačanog pocinčanog čelika.

Minimalne dimenzije glavnog okvira iznose:

• 140 × 130 mm.

Pocinčana izvedba osigurava dobru zaštitu od korozije, visoku mehaničku stabilnost i dug vijek trajanja.

Svi aluminijski elementi su eloksirani.

Konstrukcija je modularna i omogućuje jednostavan pristup pojedinim komponentama tijekom redovitog održavanja ili servisiranja.

Montaža sustava predviđena je bez zavarivanja na objektu. Pojedini elementi spajaju se standardiziranim vijcima, zakovicama i drugim mehaničkim pričvrsnim elementima.

PVC zastor i održavanje brzih rolo vrata KKSOFT (PVC)

PVC zastor sustava KKSOFT namijenjen je intenzivnoj industrijskoj uporabi. Odlikuje se dobrom mehaničkom otpornošću te otpornošću na vanjske utjecaje i UV zračenje.

✓ Visokofrekventno zavareni spojevi: omogućuju čvrste, ujednačene i estetski izvedene spojeve između pojedinih dijelova zastora.

✓ Segmentna izvedba: u slučaju lokalnog oštećenja u pravilu nije potrebno zamijeniti cijeli zastor, već se može zamijeniti samo oštećeni segment.

✓ Lakši popravak: zamjena pojedinog segmenta može smanjiti troškove popravka i skratiti trajanje servisnog zahvata.

Mogućnost djelomične zamjene posebno je korisna na prolazima s intenzivnim transportom, gdje može doći do lokalnih oštećenja zastora. Opseg popravka određuje se prema mjestu i opsegu oštećenja.

Servo pogon brzih rolo vrata KKSOFT (PVC)

Brza rolo vrata KKSOFT (PVC) opremljena su servo motorom Powever s odvojenim reduktorom. Pogon omogućuje preciznu regulaciju kretanja i brz odziv pri učestaloj industrijskoj uporabi.

Tehničke karakteristike pogona:

✓ Snaga motora: 0,75–1,5 kW.

✓ Električno napajanje: 380 V / 50 Hz.

✓ Temperaturno područje pogona: približno od −30 °C do +50 °C.

✓ Ugrađena kočnica: zadržava položaj vrata pri prekidu električnog napajanja.

✓ Otvaranje u nuždi: mogućnost ručnog otvaranja u slučaju nestanka električne energije.

Servo tehnologija omogućuje precizno pozicioniranje, ravnomjerno ubrzavanje i meko zaustavljanje. Time smanjuje mehanička opterećenja i pridonosi tišem radu sustava.

Navedeno temperaturno područje odnosi se na pogonski sustav. Prikladnost vrata u cjelini za temperaturne uvjete u objektu provjerava se pri odabiru izvedbe.

Konstrukcija i ojačanja brzih rolo vrata KKSOFT (PVC)

Nosivi okvir sustava KKSOFT je ojačan, a u PVC zastor ugrađena su vodoravna aluminijska ojačanja. Ona povećavaju krutost i stabilnost zastora te pridonose stabilnijem radu kod većih dimenzija vrata.

Dimenzije konstrukcijskih elemenata:

✓ Glavni nosivi okvir: najmanje 140 × 130 mm.

✓ Debljina stijenke aluminijskog ojačanja: najmanje 2,5 mm.

✓ Ukupna debljina profila ojačanja: najmanje 15 mm.

✓ Širina profila ojačanja: najmanje 58 mm.

✓ Promjer glavne pogonske osovine: 30 mm.

Modularna konstrukcija omogućuje pristup pojedinim komponentama tijekom održavanja i servisiranja. Elementi se spajaju standardiziranim vijcima, zakovicama i drugim mehaničkim pričvrsnim elementima, pa je montaža predviđena bez zavarivanja na objektu.

Brtvljenje i opterećenja vjetrom brzih rolo vrata KKSOFT (PVC)

Bočne četkaste brtve i otežan, prilagodljiv donji rub pomažu ograničiti propuh te prodor prašine, insekata i drugih nečistoća. Donji rub zastora može se prilagoditi manjim neravninama poda, a brtvljenje smanjuje izmjenu zraka između odvojenih zona.

Podaci o opterećenjima vjetrom:

✓ Osnovna deklarirana otpornost zastora: 180 N/m².

✓ Vodoravna aluminijska ojačanja: povećavaju stabilnost zastora; za njih je navedena otpornost pri brzini vjetra do približno 30 m/s.

Ova dva podatka odnose se na različite dijelove sustava i ne predstavljaju jednakovrijedne oznake otpornosti vrata u cjelini. Konačno dopušteno opterećenje ovisi o dimenzijama vrata, načinu montaže i uvjetima na objektu.

Pri montaži s vanjske strane provjeravamo:

✓ Veličinu otvora i orijentaciju objekta.

✓ Izloženost vjetru i visinu objekta.

✓ Lokalne uvjete vjetra.

✓ Način pričvršćivanja nosive konstrukcije.

U KIP KOP-u za zahtjevnije vanjske izvedbe provjeravamo uvjete na objektu prije određivanja izvedbe.

Područja primjene brzih rolo vrata KKSOFT (PVC)

Brza rolo vrata KKSOFT (PVC) namijenjena su industrijskim objektima s čestim prolascima ljudi, vozila i robe. Koriste se za povezivanje ili odvajanje dijelova objekta u kojima su važni brz protok i ograničavanje izmjene zraka.

✓ Proizvodne hale i industrijski pogoni: odvajanje pojedinih dijelova proizvodnje i povezivanje radnih zona.

✓ Skladišta: prolazi između skladišnih prostora i povezivanje s proizvodnjom.

✓ Logistički i distribucijski centri: često korišteni prolazi pri premještanju robe.

✓ Servisne radionice: pristup između radnih i drugih zona objekta.

✓ Unutarnji industrijski prolazi: odvajanje prostora s različitim uvjetima uporabe.

✓ Prolazi za viličare: mogućnost automatskog otvaranja pri dolasku vozila pomoću induktivne petlje.

✓ Utovarne zone i manipulativne površine: prolazi pri pretovaru i unutarnjem transportu.

✓ Prostori s kontroliranom temperaturom: kraće vrijeme tijekom kojeg je prolaz otvoren pomaže ograničiti izmjenu zraka.

✓ Zone u kojima je važna čistoća: smanjenje prodora prašine i prijenosa nečistoća između prostorija.

U objektima s velikim brojem dnevnih prolazaka odgovarajuća izvedba može poboljšati protok transporta i smanjiti potrebu za ručnim upravljanjem. KIP KOP odabir vrata prilagođava načinu uporabe i uvjetima na konkretnom objektu.
